Установка датчика буста

Привет.
Забросил машину, сломал болт на турбине, еще один когда прикручивал панель, а теперь с температурой валяюсь.
И пока есть время, решил прямо-таки разжевать, как и куда подключить датчик буста.

Понимаю, что это мануал для школьников :) Но если кому-то пригодится, будет хорошо.
Подключается он на практически на любые машины по одному принципу.

Итак, имеется датчик буста Apexi Style, китайская реплика.

Комплектация

В комплекте сенсор, будильник, силиконовая трубка, инструкция, двухсторонний скотч.
Этот датчик, в отличии от механического вакуумметра (более точного, конечно же), работает по следующему принципу: сенсор через трубку замеряет разряжение/буст во впускном коллекторе, передает сигнал на будильник, и тот уже методом вращения моторчика, показывает вам, сколько вы давите воздуха)

У меня остался кронштейн от старых соленоидов, приделал на него сенсор и закрепил на корпусе.

ВАЖНО! Подводить трубку нужно в любое место, ПОСЛЕ дроссельной заслонки. Лучше всего подключить вразрез к шлангу, который идет на байпас/блоу-офф, либо к трубке, которая идет к регулятору давления топлива.

Я разрезал трубку на байпас, и подключил через тройник, который идет так же в комплекте.

Далее тащим провод от сенсора в салон. Туда же тащим будильник. И подключаем (по инструкции):
У будильника:
красный — на зажигание (+)
белый — на габариты (+)
черный — на массу (-)
желтый — соединяем с белым проводом от сенсора.
У сенсора:
красный — на зажигание (+), (можно соединить с красным на будильнике)
черный — на массу (-), (можно соединить с черным на будильнике)
белый — соединяем с желтым на будильнике

Вроде путаница, на деле все просто :)
Я временно подключил к аккумулятору напрямую, чтобы проверить

Трансформер

Если все подключено верно, то…
— при включении габаритов, светился датчик.
— при повороте ключа в положении ON, стрелка датчика должна пройти от нижней точки до верхней и обратно, а затем встать в положение "0" (т.к. в коллекторе нет ни вакуума, ни наддува)
— после запуска двигателя, стрелка должна опуститься в район "-0,7". То есть в коллекторе сейчас вакуум, разряжение.

Вот и я сразу подумал, выкинуть датчик-то надо. Или турбина не дует… Оказалось все проще

ВАЖНО! Проверять наддув нужно только под нагрузкой. Т.е. в движении, или на стенде. Т.е. когда давишь на газульку в пол, а двигатель пыжится, набирая обороты)
А без движения, буст будет равен максимум 0-0,3. И то, если очень постараться.

Поэтому будем проверять на ходу :) Но это уже попозже)

P.S.: Спасибо, , за лаконичную консультацию и видос, зацепила меня тема ланч-контроля, буду к лету мозг от эво ставить и соленоид трехпортовый.

Цена вопроса: 1??

Источник: https://www.drive2.ru/l/5743495/

Подключение датчика буста

Всем привет! С месяцок назад заказал датчик буста Defi серии BF и шильд TRD вместо тойоты на заднюю дверь) Седне все пришло, шильд приклеил а вот с датчиком буста пока не понятки! Прошу помощи у людей которые уже ставили себе такой датчик! На самом датчике 3 фишки: первая на 4 пина, вторая на 2 и третяя на 4 пина! В комплекте идет сенсор и трубочка я так понимаю которая врезается в вакумную систему( куда лучше ее врезать?) и 3 провода все они на фото! подскажите что и куда цеплять а то в инструкции ничего не понятно!

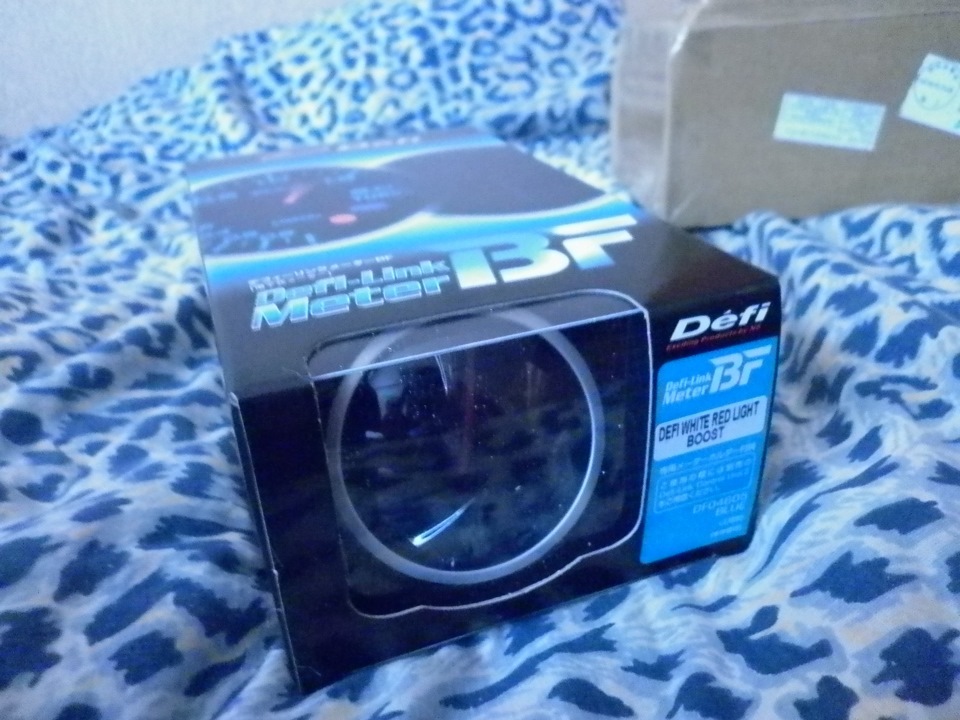

Defi boost

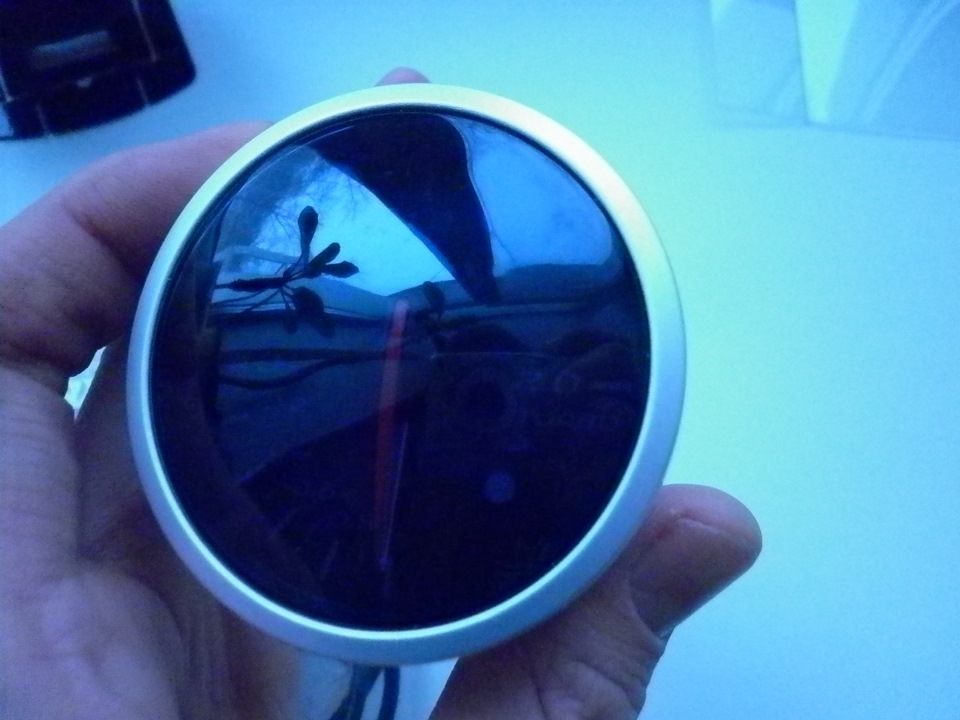

Defi BF

с обратной стороны

Три разьема

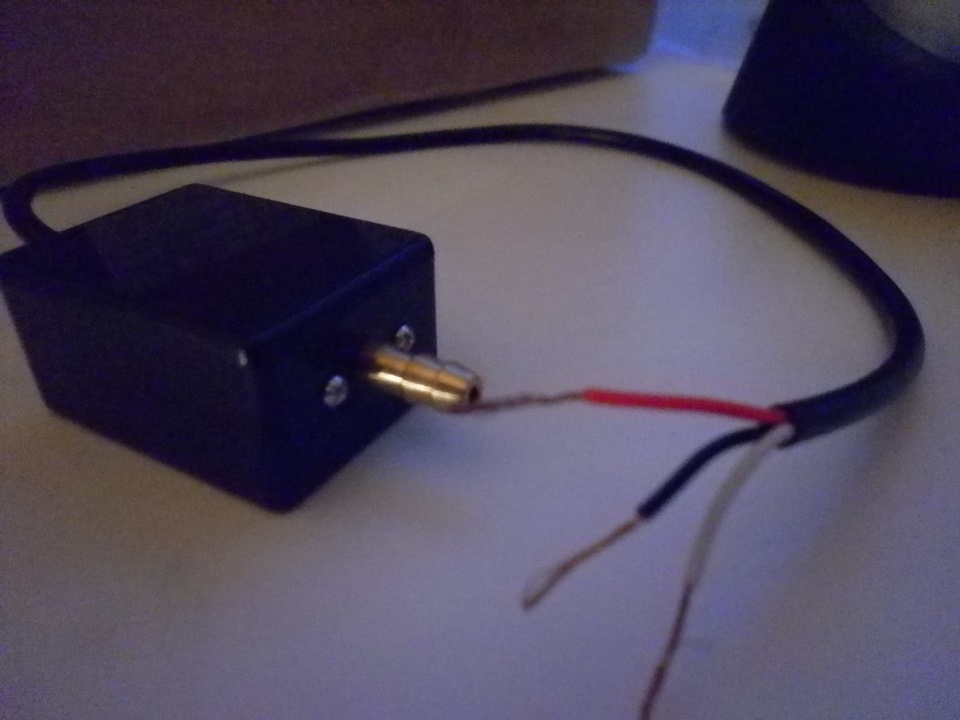

сам сенсор! Куда его лучше закрепить и к чему подключать?

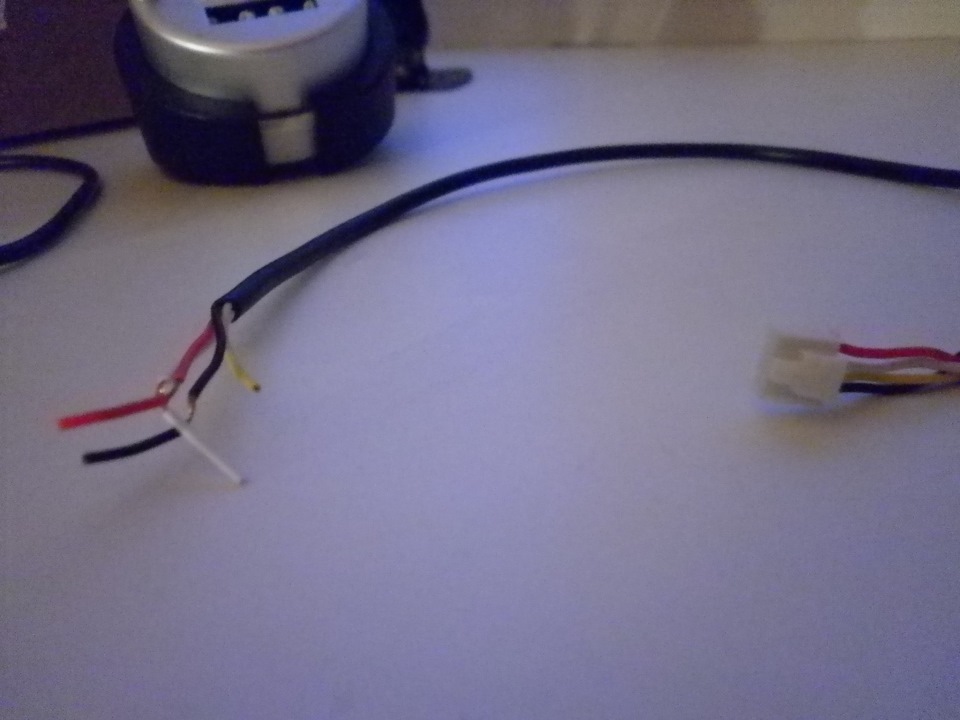

короткий провод

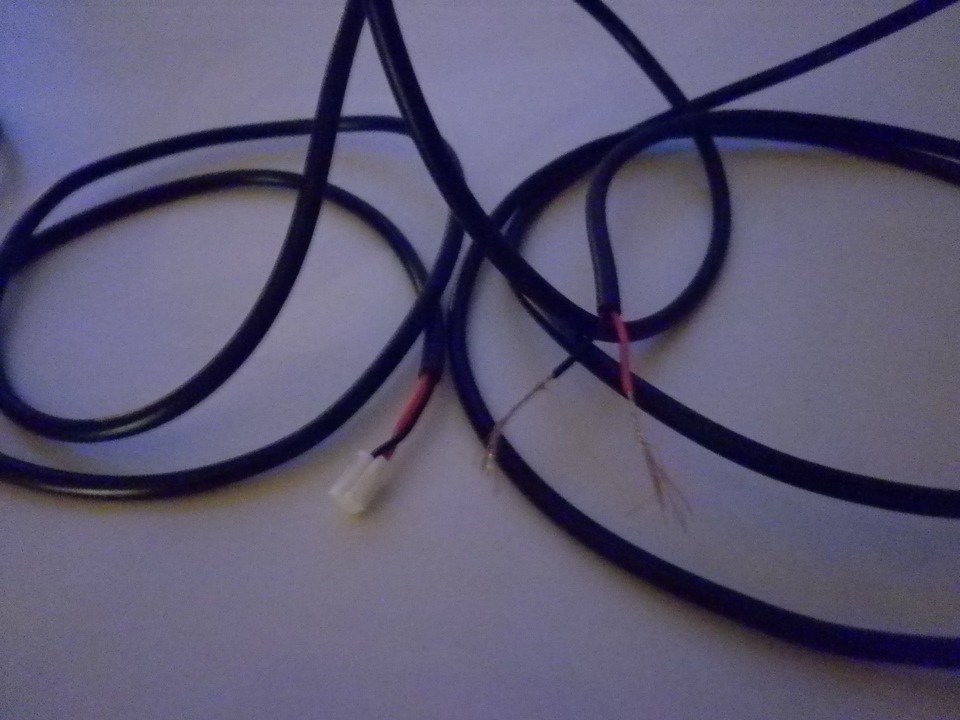

длинный провод

Price tag: 1?500??Mileage 147000 km
